Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

12 de septiembre de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TETRA PAK, S.A. DE C.V.
Dirección: KM 1 , Carretera Tepozotlán La Aurora Parque Odonell Mod F Y Autopista MX-QRO km 51 YESTLI, Exhacienda San Miguel, CP. 54715
Responsable Equipo: DAVID REYES
Correo: david.reyes@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo: TGF 1N 480 VAC
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc): El proceso es soluciones de envasado y procesamiento de alimentos. Las cargas son: iluminación de la nave, compactadora transp., y recuperación de agua, aire acondicionado, banco de capacitores, data center, UPS, Compresor.
Información del Medidor PQ
Marca: ACUVIM-EL-D-333mV, V4p1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 480/277 V
Demanda Contratada: 695 kW
Corriente de Demanda Máxima \(I_L\): 4.92 A
Corriente Máxima de Corto Circuito \(Icc\): 3200 A
Datos placa Transformador : 1000 kVA, 23kV – 480/277 V
Medición: Mensual
Fecha de medición inicial: 26/07/2024
Fecha de medición final: 26/08/2024

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • El factor de potencia es bajo. La distorsión armónica total de la tensión se encuentra dentro de límites. La distorsión armónica total de la corriente se encuentra dentro de valores típicos del tipo de industria. El desbalance de la tensión se encuentra dentro de límites recomendados, pero el desbalance de corriente es considerablemente alto.
Tip
  • Ninguno
Importante

  • Se recomienda mejorar el factor de potencia y hacer un balanceo de fases en lo posible.

  • Adicionalmente, en el periodo de medición se observó una interrupción del suministro el 5 de agosto a las 6 a.m. Por otro lado, se observaron dos caídas de tensión el 18 de agosto a las 0:00 hrs y otro el 23 de agosto a las 12:00 hrs. Estas caídas de tensión pueden ser normales, pero se tomarán en cuenta para el siguiente periodo de medición.

Precaución
  • Ninguna
Advertencia
  • Ninguna

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 275 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.8 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 1.18 0 - 5 %
Desbalance Dv % 0.47 0 - 2 %
Desbalance Di % 30.69 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
−97.48 28.33 42.14 58.03 112.38 129.50 157.27
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−59.93 22.99 28.31 37.56 67.36 72.51 157.71
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 40.38 51.14 70.56 129.86 147.40 222.57
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.86 0.69 0.81 0.80 0.90 0.92 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.66 0.88 0.90 1.18 1.43 2.35
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.73 11.36 12.57 24.91 27.98 31.88
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.32 0.39 0.48 0.47 0.63 150.00
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 3.86 18.02 17.71 30.69 33.36 150.00
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
0.00 59.96 60.00 60.00 60.04 60.05 60.09
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.00 268.06 274.81 274.15 278.75 279.70 281.04
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 39.90 65.57 86.09 161.57 183.16 277.25

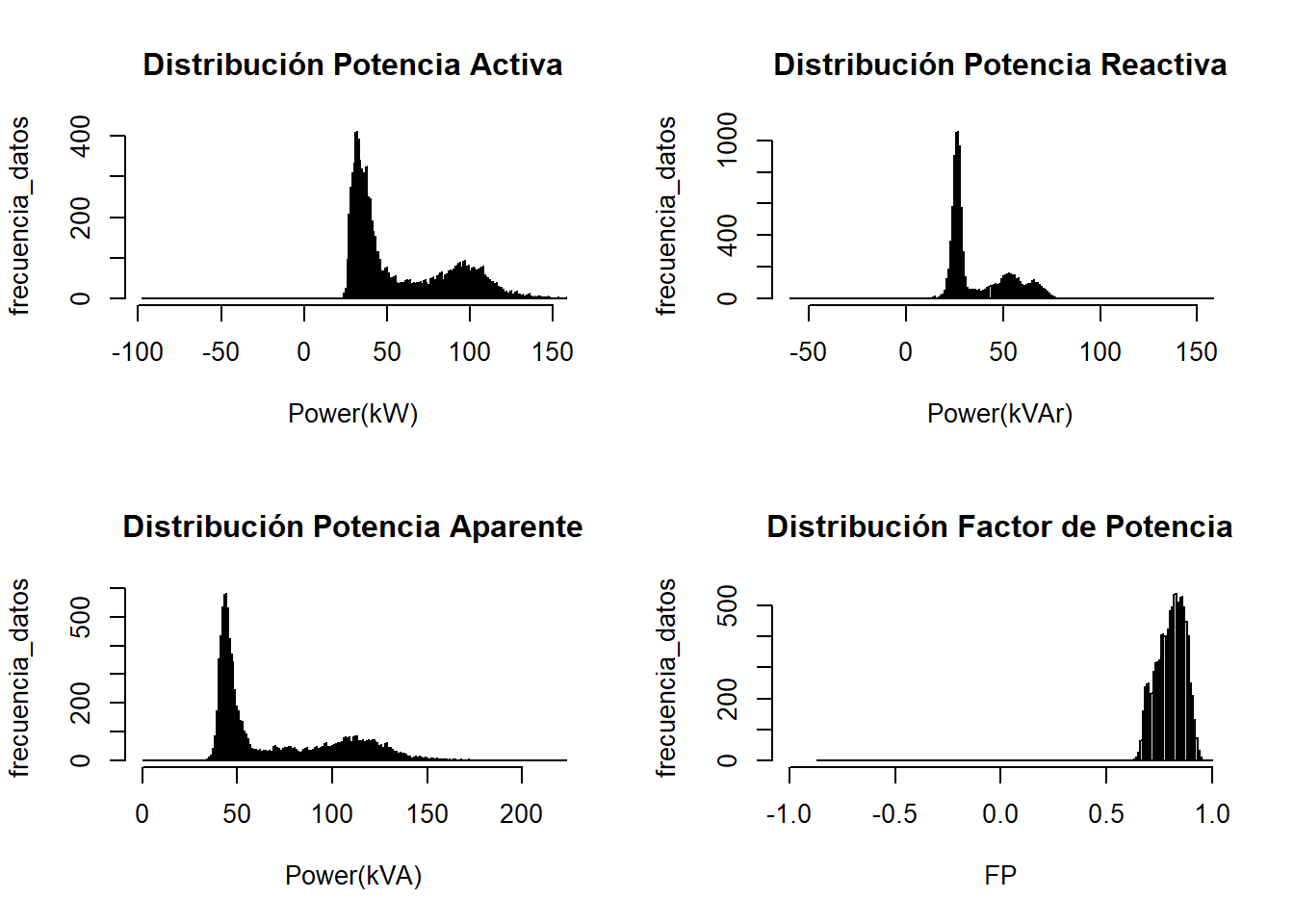

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :-97 Min. :-60 Min. : 0 Min. :-0.86
1st Qu.: 34 1st Qu.: 26 1st Qu.: 44 1st Qu.: 0.76
Median : 42 Median : 28 Median : 51 Median : 0.81
Mean : 58 Mean : 38 Mean : 71 Mean : 0.80
3rd Qu.: 86 3rd Qu.: 51 3rd Qu.:101 3rd Qu.: 0.86
Max. :157 Max. :158 Max. :223 Max. : 1.00

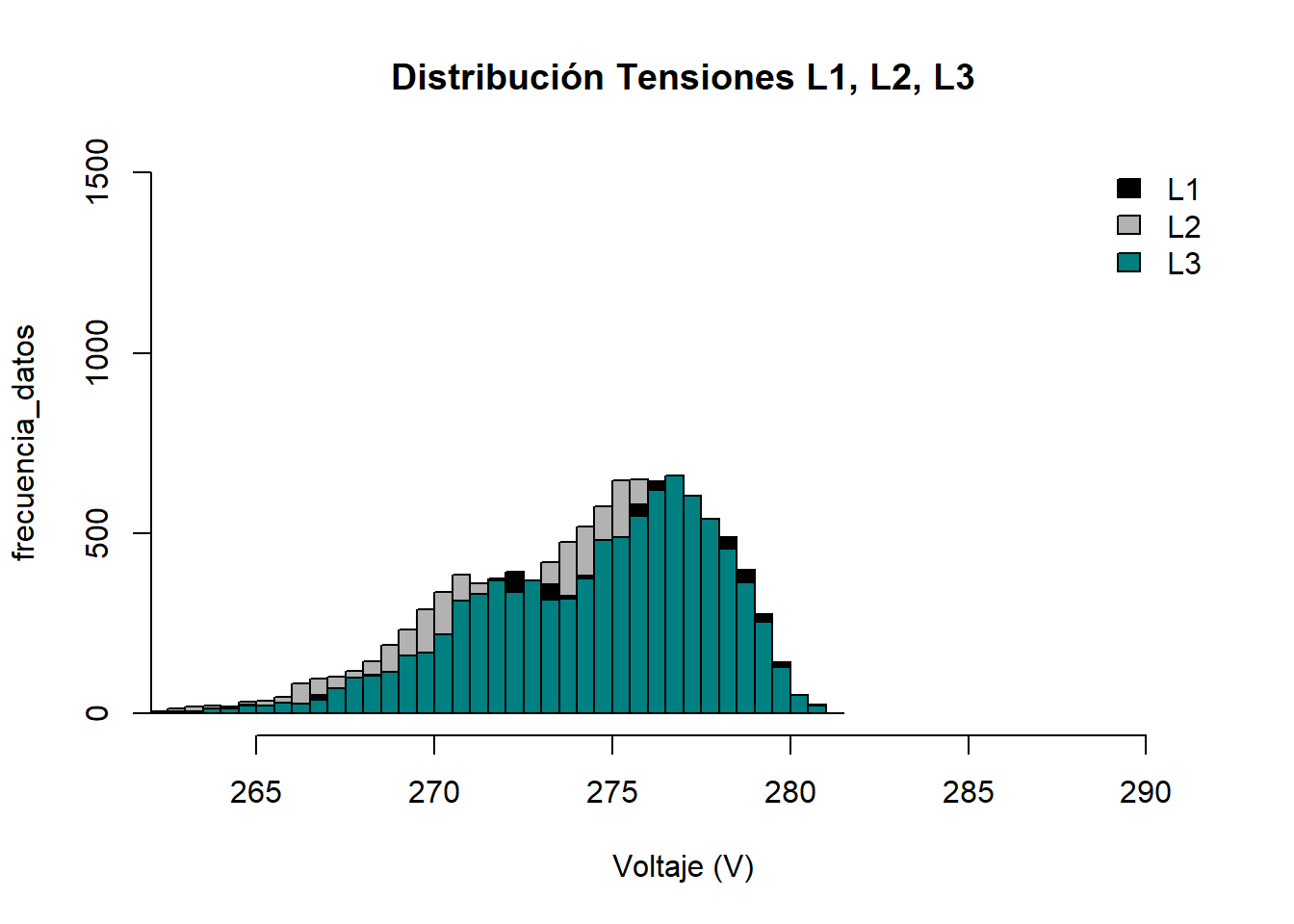

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. : 0 Min. : 0 Min. : 0
1st Qu.:272 1st Qu.:271 1st Qu.:272
Median :275 Median :274 Median :275
Mean :275 Mean :273 Mean :275
3rd Qu.:277 3rd Qu.:276 3rd Qu.:277
Max. :281 Max. :280 Max. :281

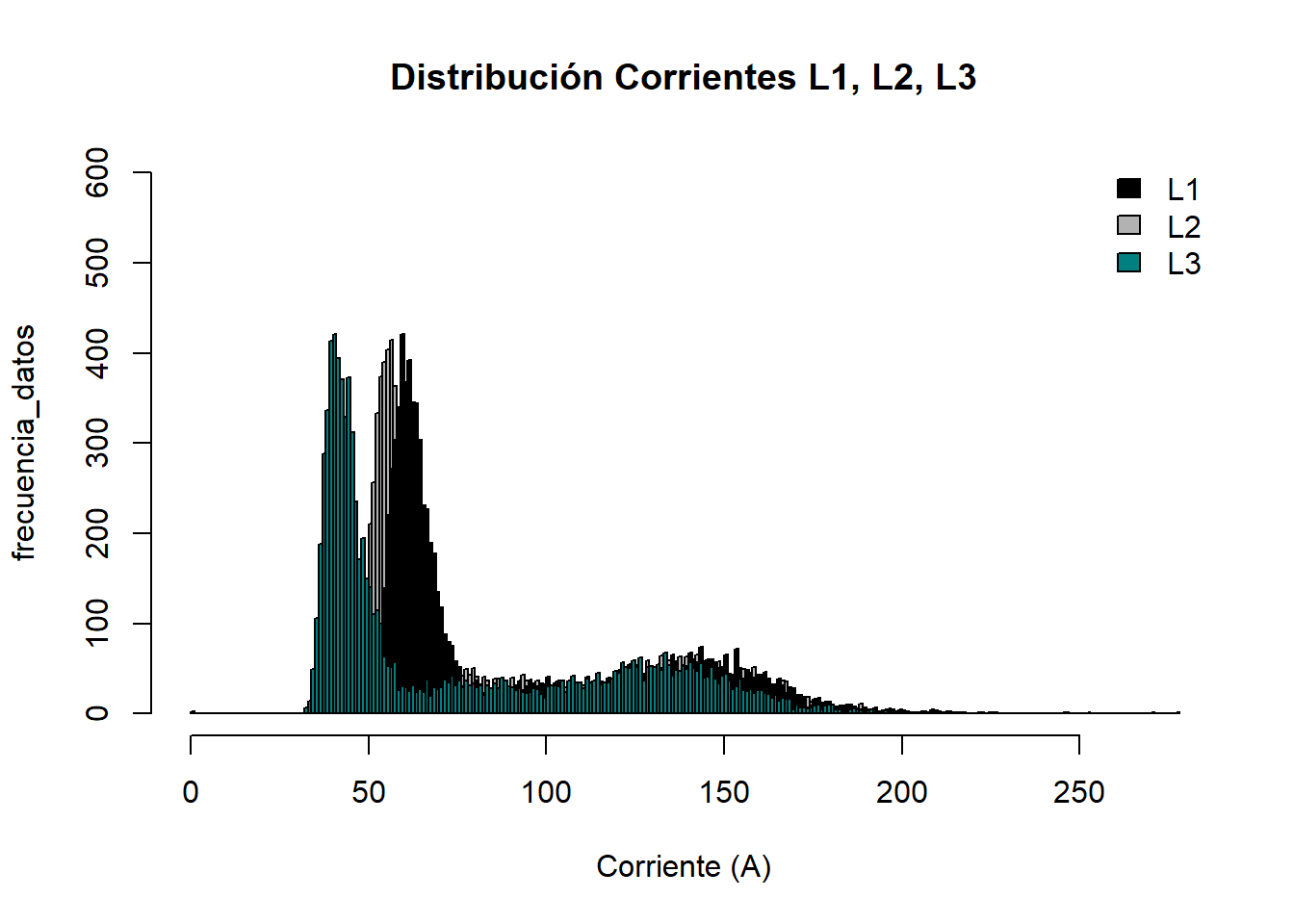

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 0 Min. : 0 Min. : 0
1st Qu.: 61 1st Qu.: 56 1st Qu.: 42
Median : 69 Median : 66 Median : 51
Mean : 93 Mean : 89 Mean : 77
3rd Qu.:129 3rd Qu.:126 3rd Qu.:116
Max. :277 Max. :271 Max. :271

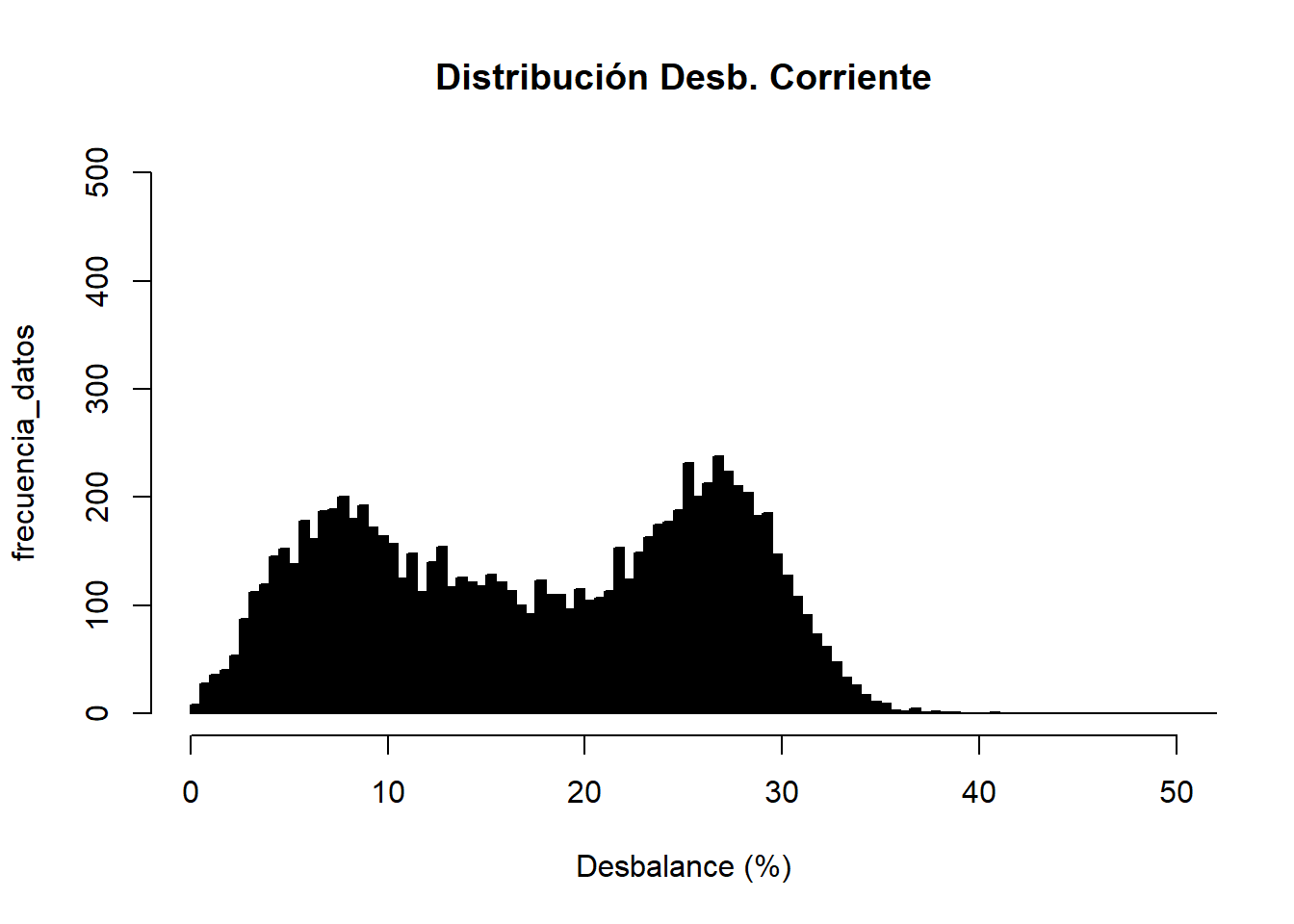

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.0 Min. : 0.00
1st Qu.: 9.2 1st Qu.: 0.36
Median : 18.0 Median : 0.39
Mean : 17.7 Mean : 0.48
3rd Qu.: 25.9 3rd Qu.: 0.42
Max. :150.0 Max. :150.00

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. : 0.00
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.09

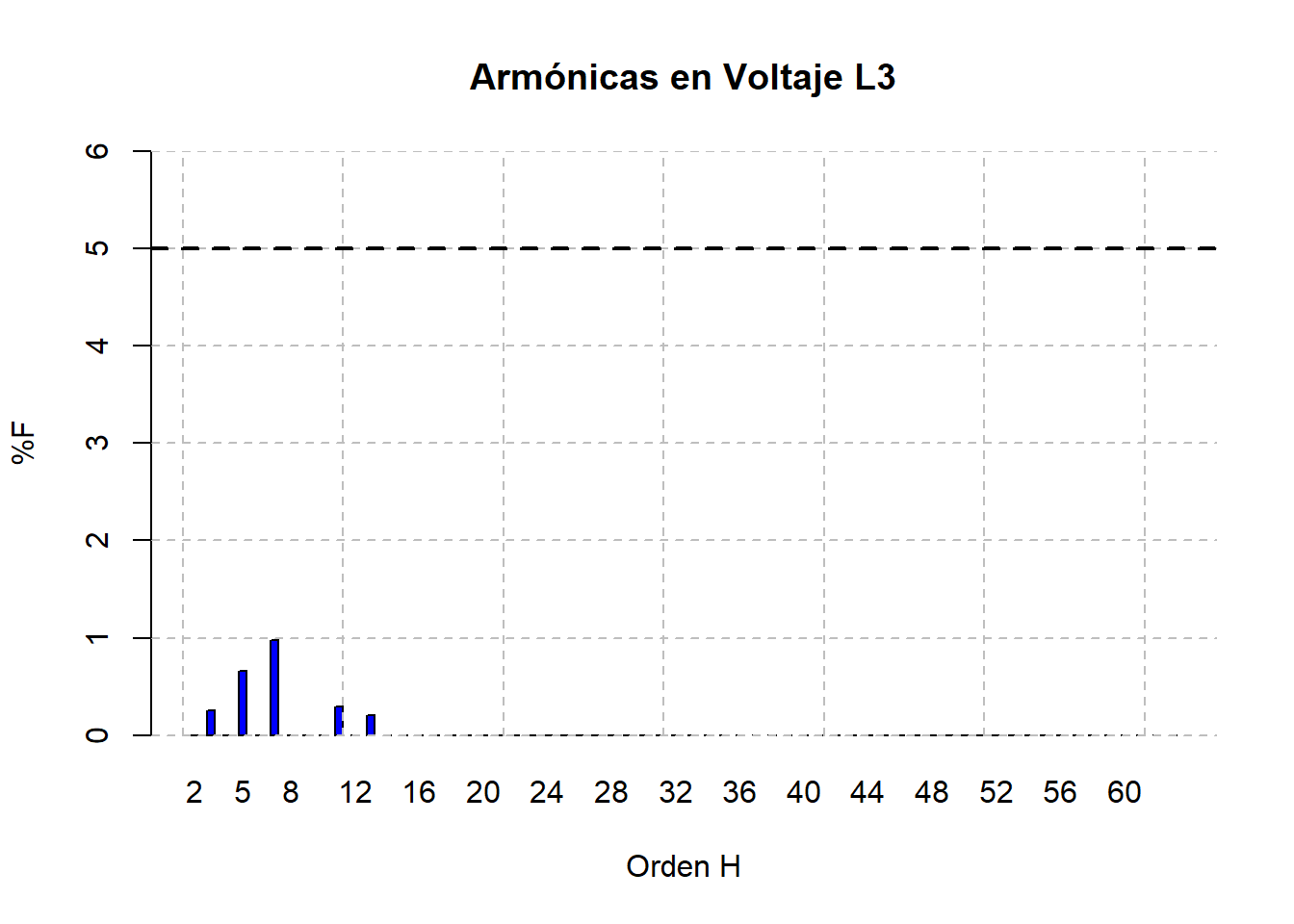

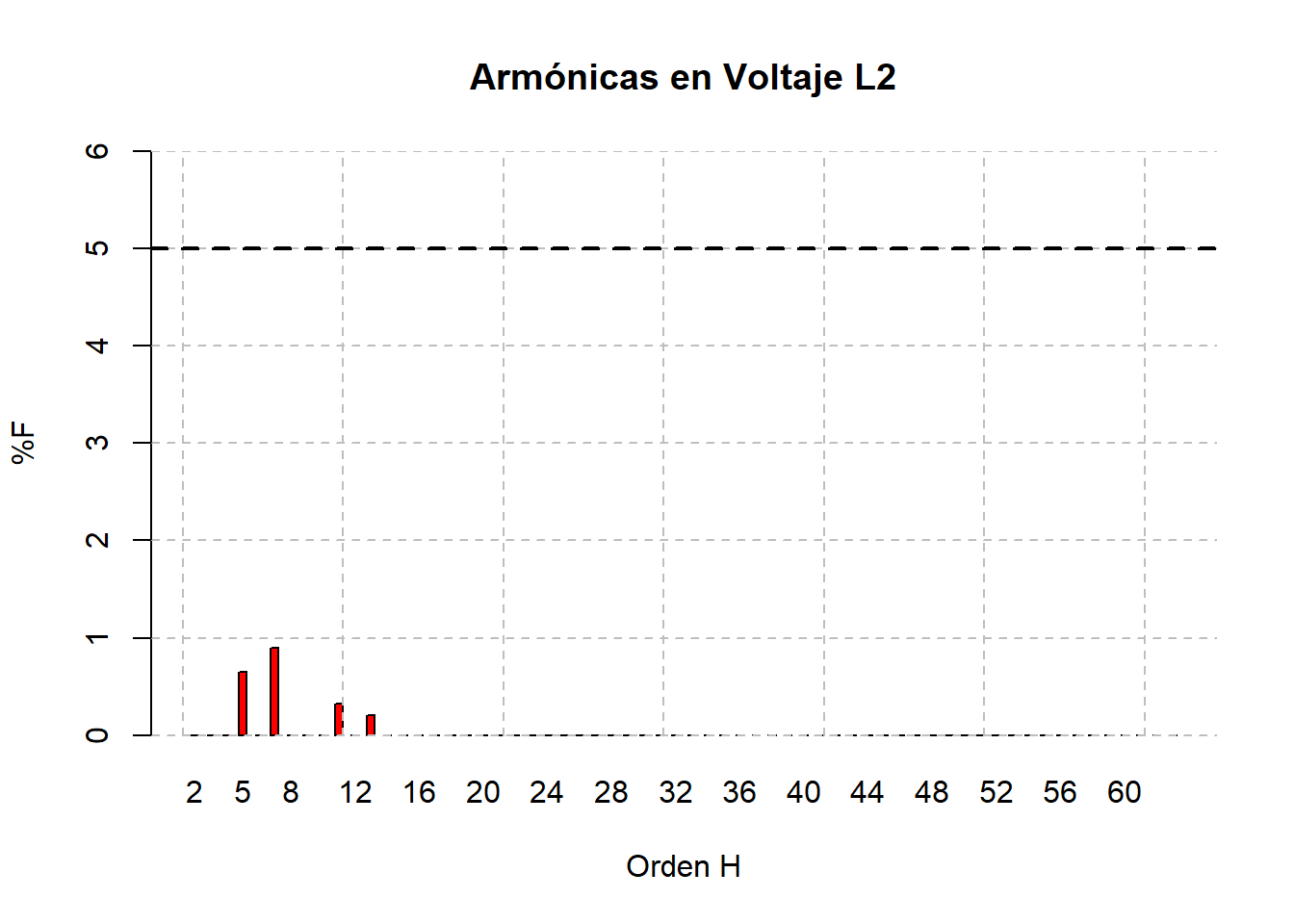

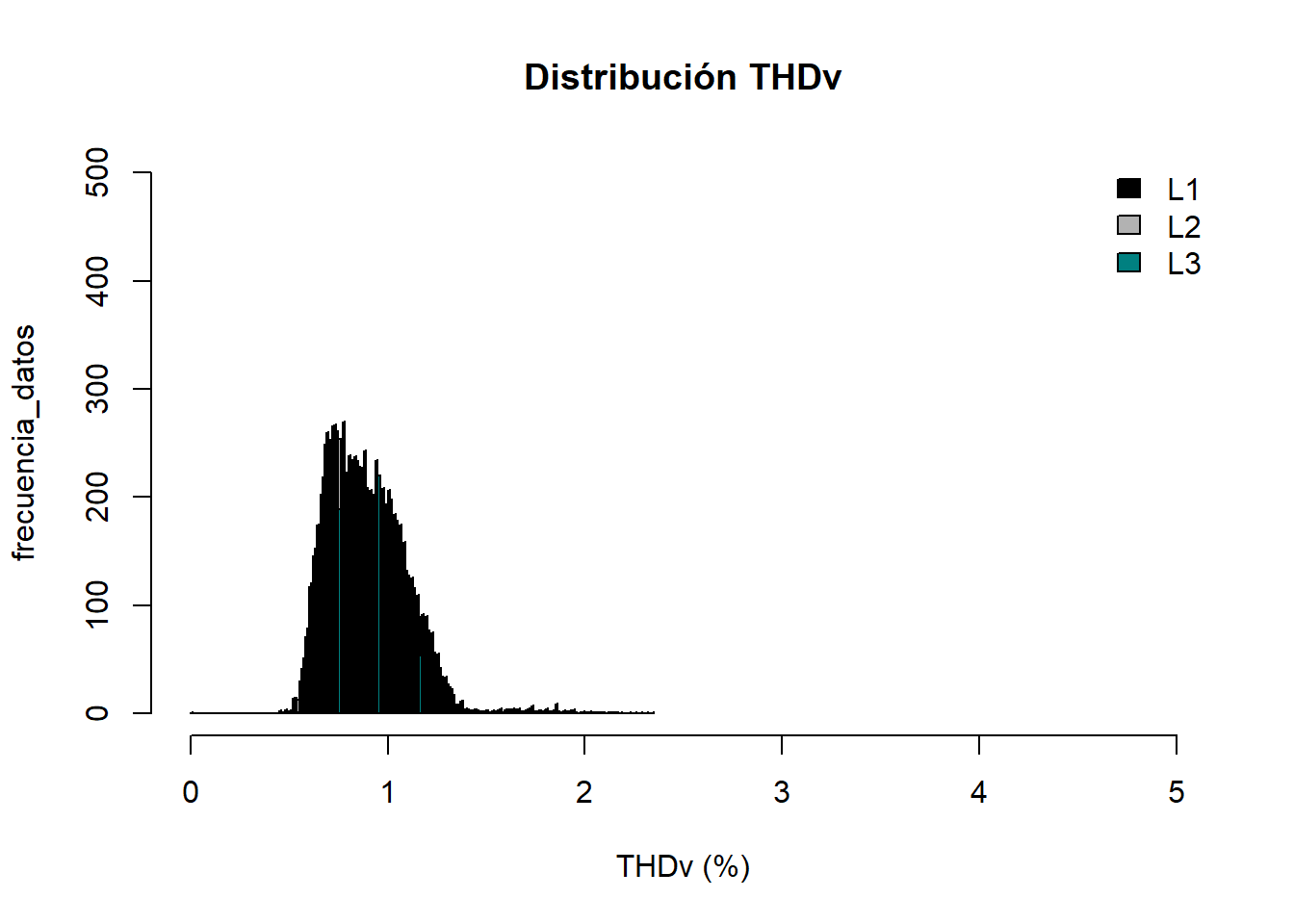

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.00 Min. :0.00 Min. :0.00
1st Qu.:0.82 1st Qu.:0.71 1st Qu.:0.81
Median :0.94 Median :0.80 Median :0.91
Mean :0.96 Mean :0.82 Mean :0.92
3rd Qu.:1.07 3rd Qu.:0.92 3rd Qu.:1.02
Max. :2.35 Max. :2.32 Max. :2.35

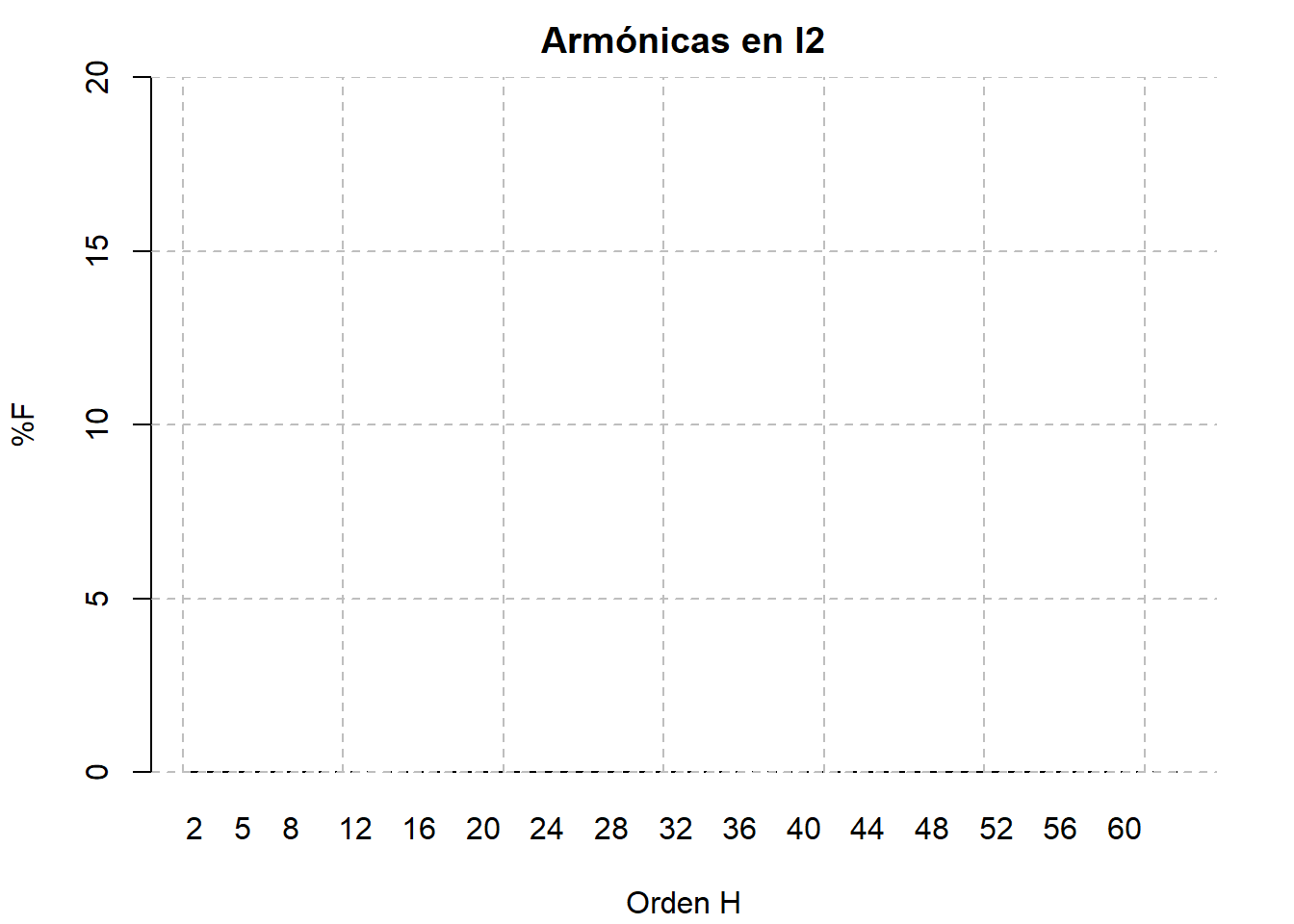

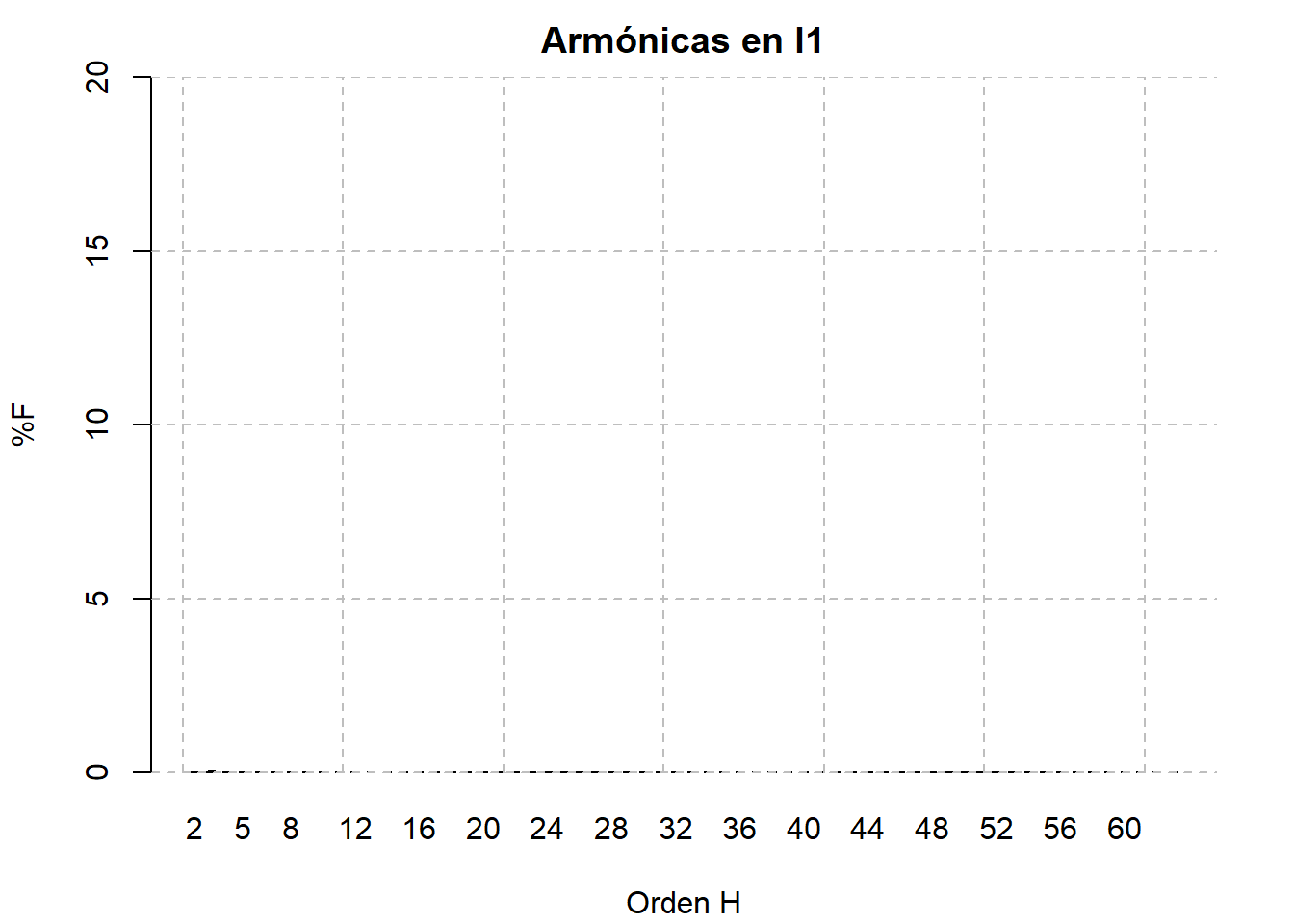

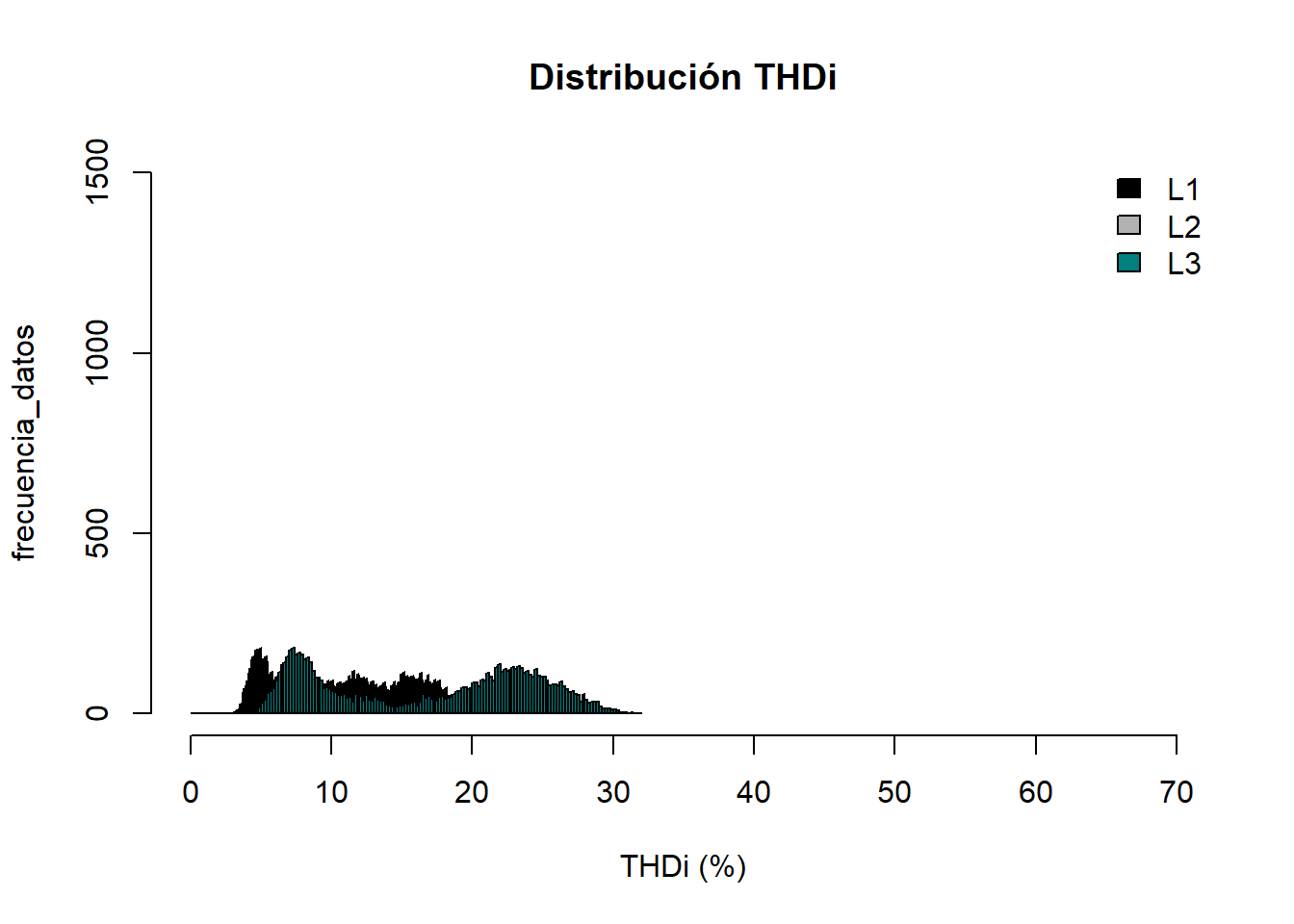

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 7.5 1st Qu.: 5.3 1st Qu.: 8.6
Median :13.6 Median : 8.6 Median :18.6
Mean :12.4 Mean : 8.6 Mean :16.7
3rd Qu.:16.3 3rd Qu.:11.5 3rd Qu.:23.3
Max. :23.5 Max. :18.1 Max. :31.9

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :0.00 Min. :0.00 Min. :0.00
1st Qu.:1.42 1st Qu.:1.41 1st Qu.:1.41
Median :1.42 Median :1.42 Median :1.42
Mean :1.42 Mean :1.42 Mean :1.42
3rd Qu.:1.42 3rd Qu.:1.42 3rd Qu.:1.42
Max. :1.43 Max. :1.43 Max. :1.43
