Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

31 de agosto de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TETRA PAK, S.A. DE C.V.
Dirección: KM 1 , Carretera Tepozotlán La Aurora Parque Odonell Mod F Y Autopista MX-QRO km 51 YESTLI, Exhacienda San Miguel, CP. 54715
Responsable Equipo: DAVID REYES
Correo: david.reyes@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo: TGF 1N 480 VAC
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc): El proceso es soluciones de envasado y procesamiento de alimentos. Las cargas son: iluminación de la nave, compactadora transp., y recuperación de agua, aire acondicionado, banco de capacitores, data center, UPS, Compresor.
Información del Medidor PQ
Marca: ACUVIM-EL-D-333mV, V4p1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 480/277 V
Demanda Contratada: 695 kW
Corriente de Demanda Máxima \(I_L\): 4.92 A
Corriente Máxima de Corto Circuito \(Icc\): 3200 A
Datos placa Transformador : 1000 kVA, 23kV – 480/277 V
Medición: Mensual
Fecha de medición inicial: 26/07/2024
Fecha de medición final: 26/08/2024

Diagrama Unifilar

Resumen General

Nota
  • Se trata de un centro de carga en media tensión con una demando contratada menor a 1000 kW. La tabla muestra los requerimientos que le aplica al centro de carga y de ellos cuales se cumplen.
Importante
  • No se cumple con el desbalance de corriente, se tiene en promedio un desbalance de 30.69% siendo el límite de 15%.
Tip
  • Ninguno
Precaución
  • Se debe de asegurar que el fusible de la acometida tenga la capacidad interruptiva adecuado. Dicho fusible es de una capacidad nominal de 40 Amp, pero se requiere conocer la corriente interruptiva en kA.
Advertencia
  • Ninguna

Descargar reporte PDF

Resumen Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Percentil95. Cumplimiento Comentarios
Tensión (kV) 278.75 CUMPLE APLICA
Frecuencia (Hz) 60.04 CUMPLE APLICA
Factor de potencia 0.69 NO CUMPLE NO APLICA
DAI Ih en %IL Dentro de Rangos CUMPLE NO APLICA
DATD % 24.91 NO CUMPLE NO APLICA
Flicker Pst N/A NO APLICA
Flicker Plt N/A NO APLICA
Desbalance Dv % 0.47 CUMPLE APLICA
Desbalance Di % 30.69 NO CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15
DATD % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
−97.48 28.33 42.14 58.03 112.38 129.50 157.27
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−59.93 22.99 28.31 37.56 67.36 72.51 157.71
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 40.38 51.14 70.56 129.86 147.40 222.57
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.86 0.69 0.81 0.80 0.90 0.92 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.66 0.88 0.90 1.18 1.43 2.35
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.73 11.36 12.57 24.91 27.98 31.88
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.32 0.39 0.48 0.47 0.63 150.00
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 3.86 18.02 17.71 30.69 33.36 150.00
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
0.00 59.96 60.00 60.00 60.04 60.05 60.09
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.00 268.06 274.81 274.15 278.75 279.70 281.04
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 39.90 65.57 86.09 161.57 183.16 277.25

Sección: Voltajes RMS

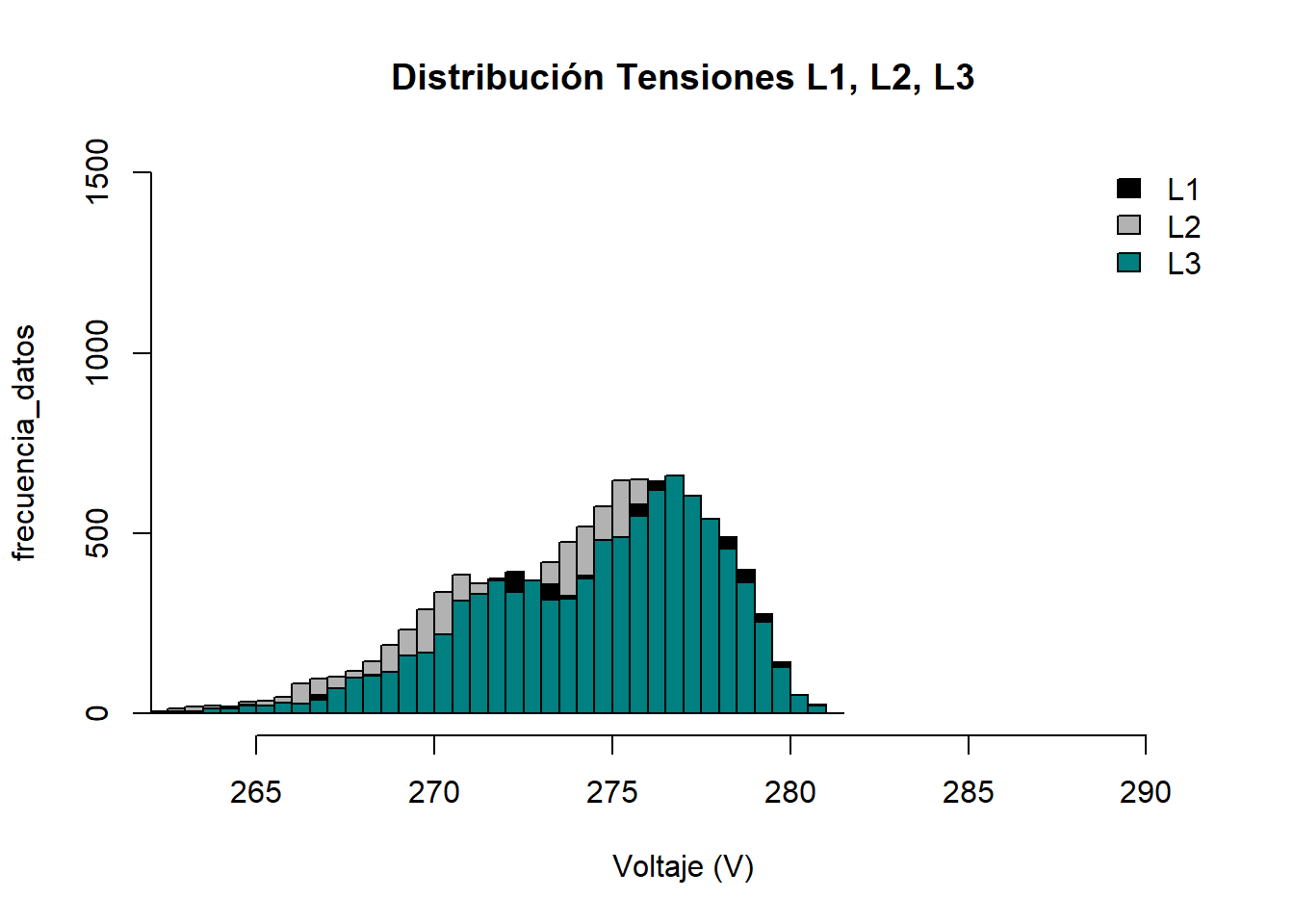

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. : 0 Min. : 0 Min. : 0
1st Qu.:272 1st Qu.:271 1st Qu.:272
Median :275 Median :274 Median :275
Mean :275 Mean :273 Mean :275
3rd Qu.:277 3rd Qu.:276 3rd Qu.:277
Max. :281 Max. :280 Max. :281

Sección: Frecuencia

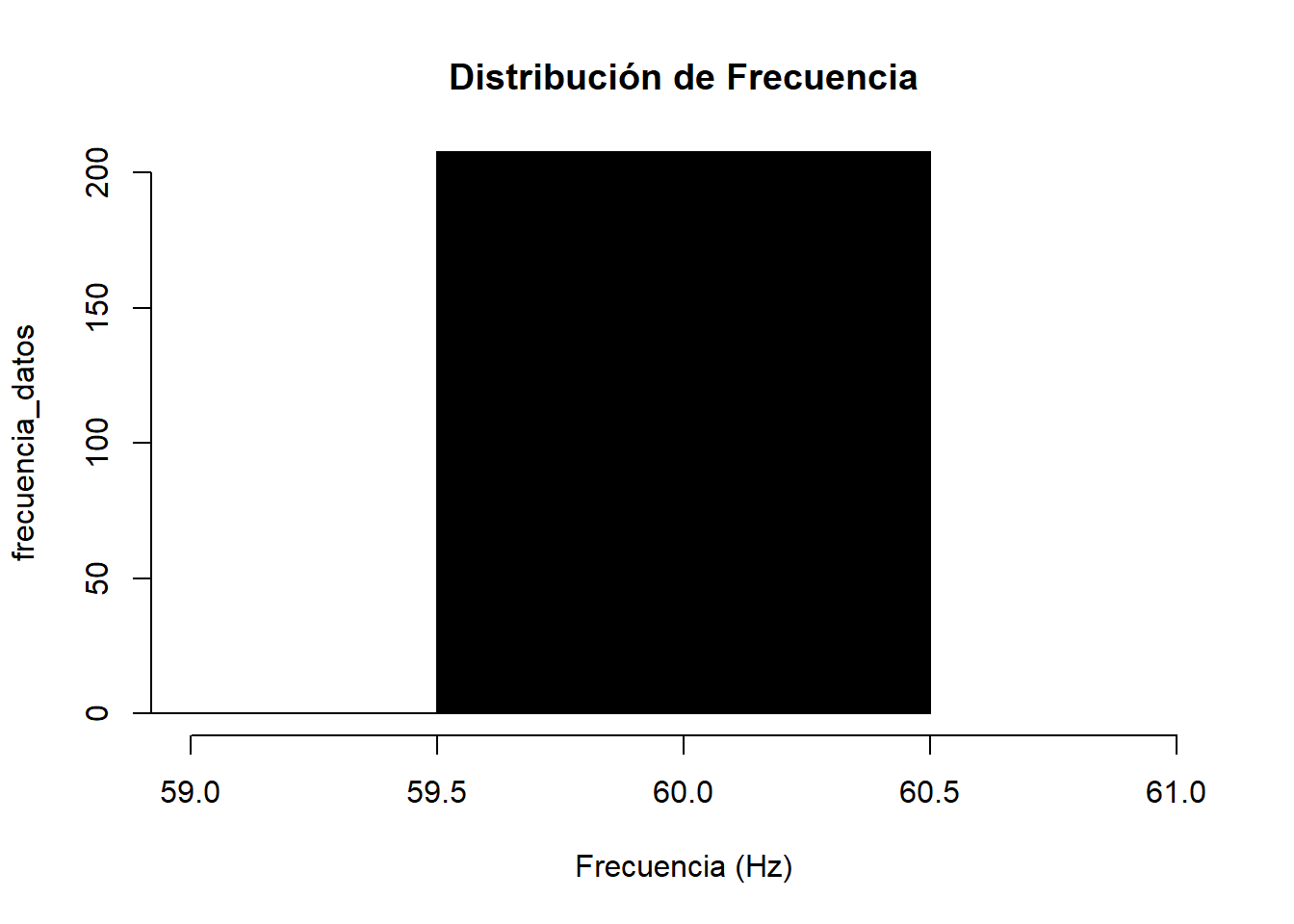

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. : 0.00
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.09

Sección: Factor de Potencia

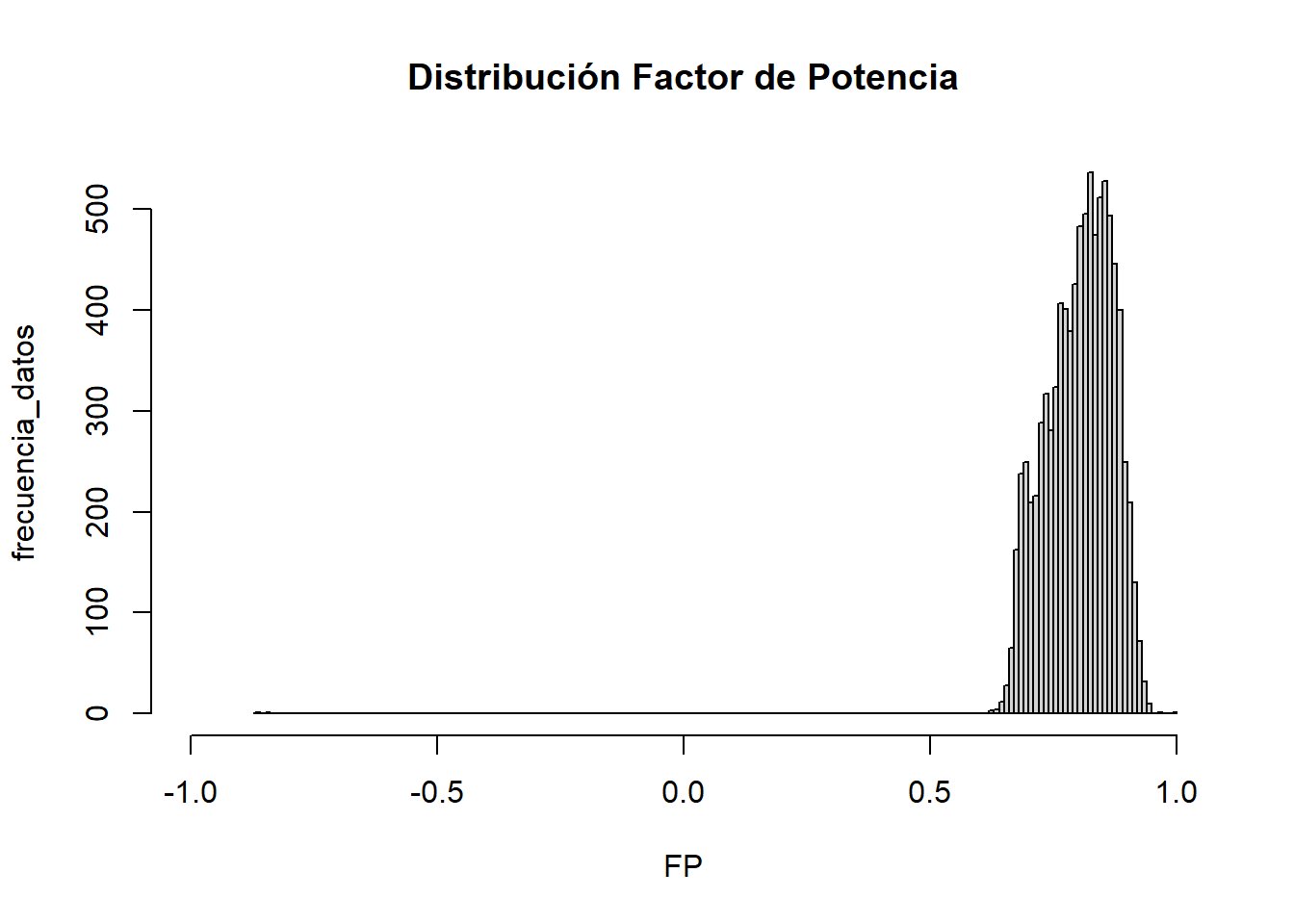

Estadistica Descriptiva de Potencias
Factor de Potencia
Min. :-0.86
1st Qu.: 0.76
Median : 0.81
Mean : 0.80
3rd Qu.: 0.86
Max. : 1.00

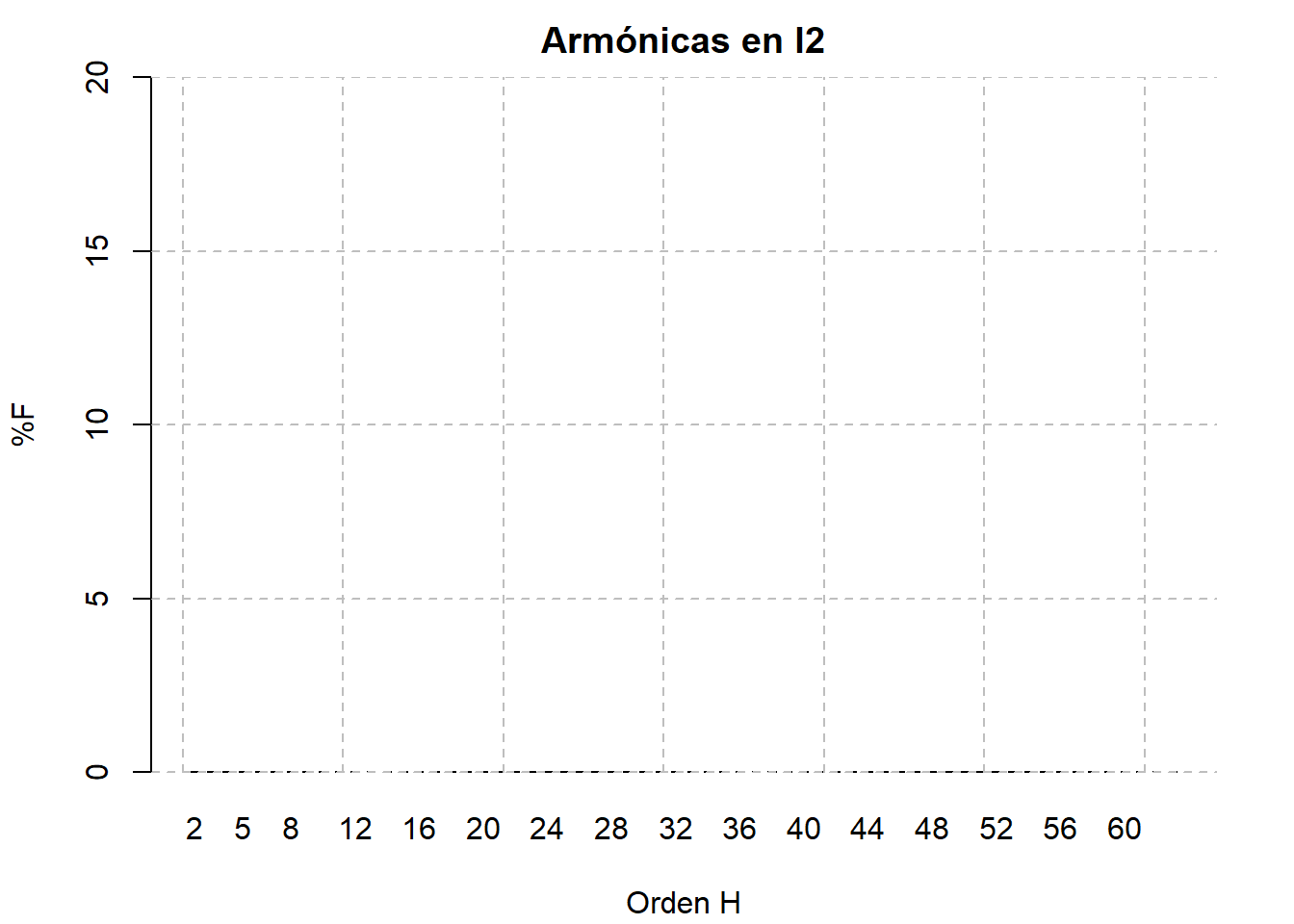

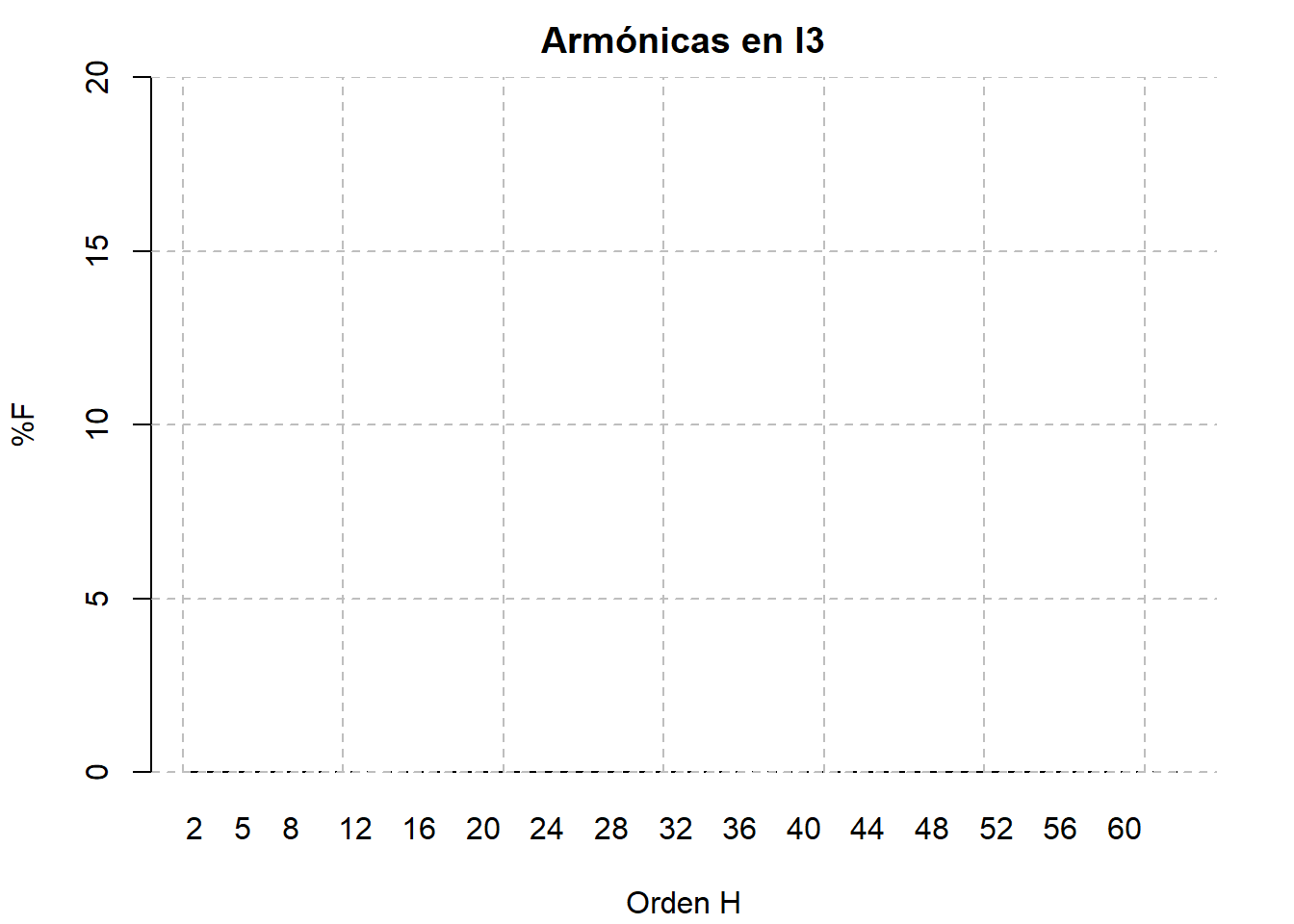

Sección: Armónicas en Corriente

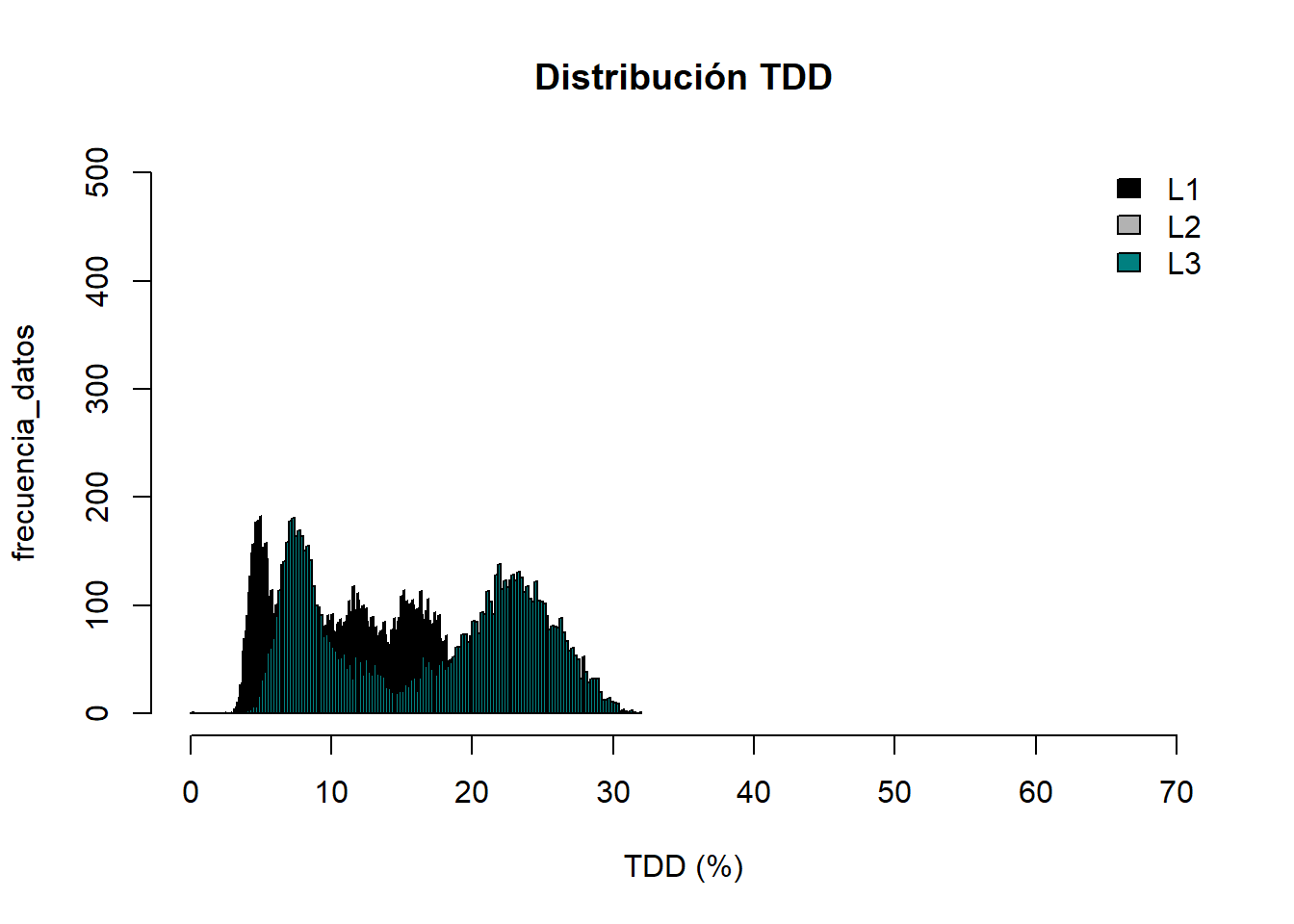

Estadistica Descriptiva de TDD
TDD L1 TDD L2 TDD L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 7.5 1st Qu.: 5.3 1st Qu.: 8.6
Median :13.6 Median : 8.6 Median :18.6
Mean :12.4 Mean : 8.6 Mean :16.7
3rd Qu.:16.3 3rd Qu.:11.5 3rd Qu.:23.3
Max. :23.5 Max. :18.1 Max. :31.9

Sección: Desbalances

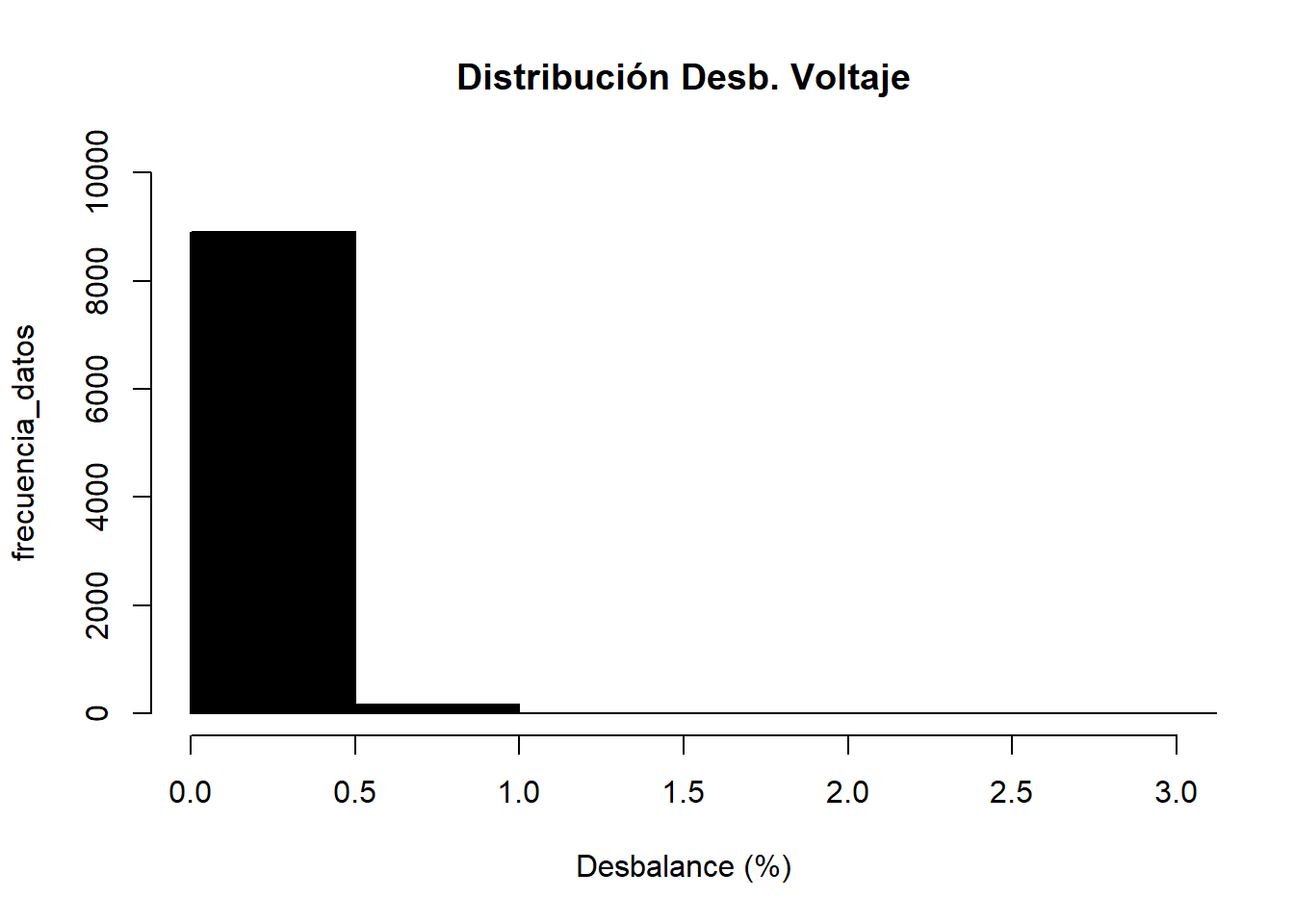

Estadistica Descriptiva Desbalance de Voltaje y Corriente

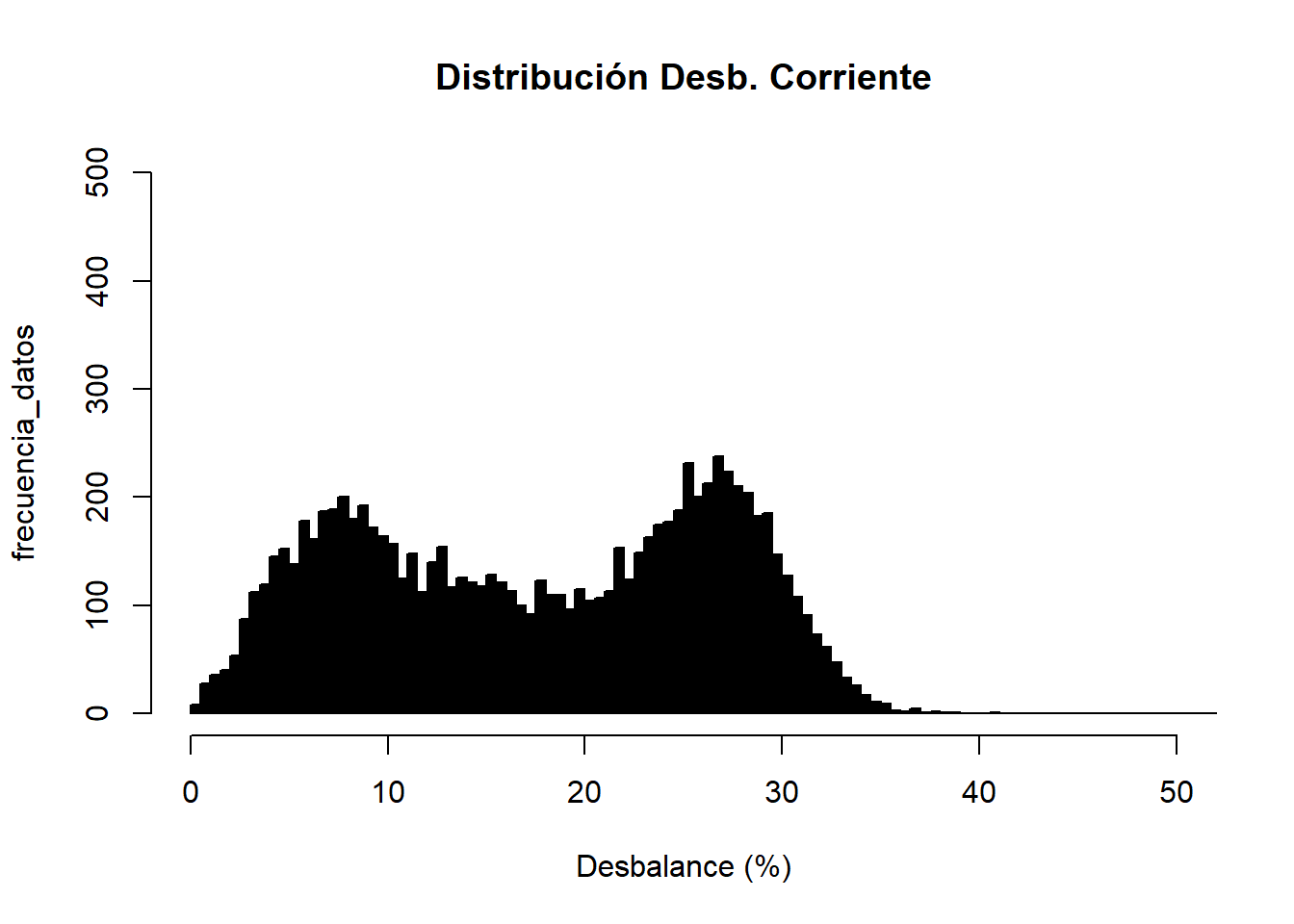

Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.0 Min. : 0.00
1st Qu.: 9.2 1st Qu.: 0.36
Median : 18.0 Median : 0.39
Mean : 17.7 Mean : 0.48
3rd Qu.: 25.9 3rd Qu.: 0.42
Max. :150.0 Max. :150.00
